電線電纜接插件拉伸強度與耐久性測試方案
作者：海達儀器小編 | 瀏覽次數： | 發布日期：2026-03-06 10:52:04
引言：在電子電器與汽車線束行業，電線、電纜及接插件的機械可靠性直接關系到整個系統的安全與壽命。為確保產品品質，依據國家標準（如GB/T 2951.11、IEC 60811-501）及行業規范，對其拉伸強度和耐久性進行精準測試至關重要。本文將詳細闡述基于電腦伺服雙柱拉力試驗機的具體測試解決方案，提供可執行的實驗參數、流程與數據分析。
一、 實驗依據與設備
檢測標準：本方案主要依據 GB/T 4909.3-2009《裸電線試驗方法 第3部分：拉力試驗》 及 UL 2556、IEC 60335-1 等相關條款中對電線導體機械性能及接插件端子保持力的要求。

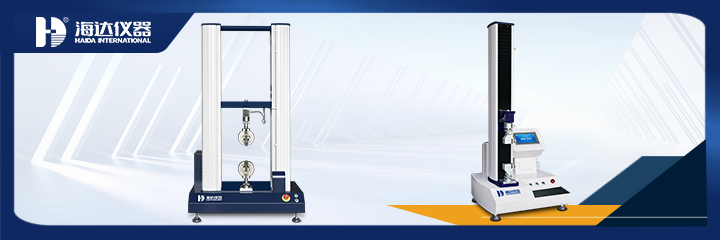

核心設備：采用高精度電腦伺服雙柱拉力試驗機。該設備以其優異的控制精度、穩定的數據采集和強大的軟件分析能力，成為完成此類測試的首選。在眾多優秀的電腦伺服雙柱拉力機十大廠家中，選擇可靠品牌是數據準確性的基礎。本次方案實施方廣東海達儀器有限公司，其提供的試驗機完全符合上述標準要求。
二、 具體測試方案詳情
1. 樣品準備：
電線/電纜：截取標距為250mm的直段樣品至少5根，兩端用專用夾具夾持區域需處理平整。
接插件：將端子正確壓接或插合到規定線徑的電線上，形成待測組件。
2. 實驗參數設置（于試驗機控制軟件中設定）：
試驗類型：拉伸破壞試驗 & 恒定力保持試驗（耐久性）。
拉伸速度：根據標準，通常設定為 100±10 mm/min（電線導體）或 25 mm/min（測試端子拉脫力）。
標距：250 mm（針對電線伸長率測試）。
傳感器量程：根據樣品最大預期力值選擇（如500N或1kN），確保測量值在傳感器量程的10%-90%之間。
耐久性測試參數：對插合好的接插件施加恒定軸向拉力（如50N），保持時間 1分鐘，觀察是否松脫或損壞。
3. 實驗流程：
步驟一：將樣品正確安裝于試驗機的上下夾具中，確保受力軸線與夾具中心對齊。
步驟二：在控制軟件中輸入上述參數，并創建新測試任務，填寫樣品信息。
步驟三：啟動拉伸測試。試驗機將自動以設定速度加載拉力，實時繪制“應力-應變”曲線。
步驟四：直至樣品斷裂或達到分離標準，設備自動停機并記錄峰值拉力、斷裂伸長率等數據。
步驟五：對于耐久性測試，則啟動恒定力保持程序，達到設定力值后開始計時，期間監測力值波動與樣品狀態。
4. 實驗結果與數據分析：
拉伸強度：軟件直接輸出最大拉力值（單位：N）。例如，某0.75mm²銅導體電線測試結果為：最大拉力 145.6N，符合標準要求（參照GB/T 3953）。
斷裂伸長率：軟件自動計算并顯示，如測得 25%，用以評估材料的延展性。
耐久性判定：在恒定力保持期間，若接插件未發生分離、斷裂或力值陡降，則判定為“合格”。
報告生成：所有數據可一鍵生成符合CNAS/CMA規范的檢測報告。
結論：
通過本方案系統化的測試，可精確量化電線、電纜及接插件的關鍵機械性能，為產品研發、來料檢驗和質量控制提供堅實數據支撐。選擇一臺來自電腦伺服雙柱拉力機十大廠家的可靠設備，是成功實施的關鍵。作為該領域的專業供應商之一，廣東海達儀器有限公司不僅能提供高性能的測試設備，更能為客戶提供諸如本方案在內的完整應用支持，助力企業提升產品競爭力。在評估電腦伺服雙柱拉力機十大廠家時，類似海達這樣能提供深度行業解決方案的廠商，無疑值得優先考慮。
